一、前   言

        在以往工程施工中，剪力墙及框柱下脚吊空、烂根、漏浆现象、根部出现变形、移位现象等质量通病多见，中润东顺公司在扬中公馆项目中，全面采用50*50*3mm角钢体系，有效杜绝此类质量通病的出现，取得了一定的成效。

二、工艺特点

       2.1 本施工工艺操作简单，一次投入，可长期周转使用，应用范围较广。

       2.2 应用此工艺能有效杜绝结构根部漏浆、烂根和变形移位现象等质量通病。点这免费下载施工技术资料

三、适用范围

        剪力墙和框架柱下脚根部，用于支模前期阶段。

四、工艺原理

      通过钢钉固定角钢，使之成为一个整体，既能保证墙、柱混凝土振捣时不外漏浆体，无烂根变形。又能确保墙柱支模定位无偏移现象。另外，如与角铁接触的混凝土楼面上口增设一条通长4cm宽橡塑保温薄板，效果更佳。

五、工艺流程及操作要点

      5.1工艺流程

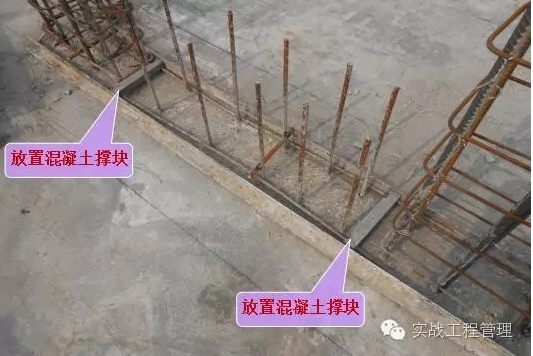

      基层清理定位放线 角钢预先钻孔根部橡塑薄板垫脚 钢钉与角钢组合固定夹档放置混凝土撑块 墙柱合模加固混凝土浇捣完成墙柱拆模 起钉移除角铁并清理角铁涂刷脱模剂 验收。

      5.2操作要点

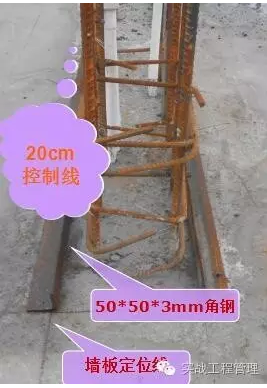

      5.2.1 清理及定位：楼面基层清理完成后，对剪力墙柱进行定位放线，含两侧20cm控制线。

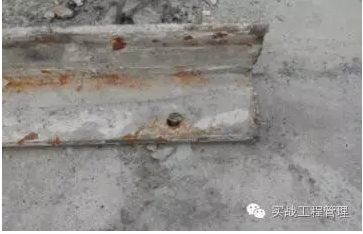

      5.2.2 角钢钻孔：在角钢上预先进行钻孔，孔径4mm，钻孔个数根据现场剪力墙长度而定。其两端部必须钻孔，距角钢端部边缘5~7cm，中间间距一般控制在60cm左右。

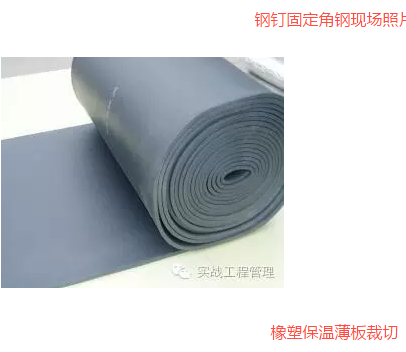

      5.2.3 根部垫脚：裁剪4cm宽橡塑薄板粘贴于现浇楼面墙柱根部，用于角钢垫脚，尤其适用于楼面根脚局部收面不平整部位。点这免费下载施工技术资料

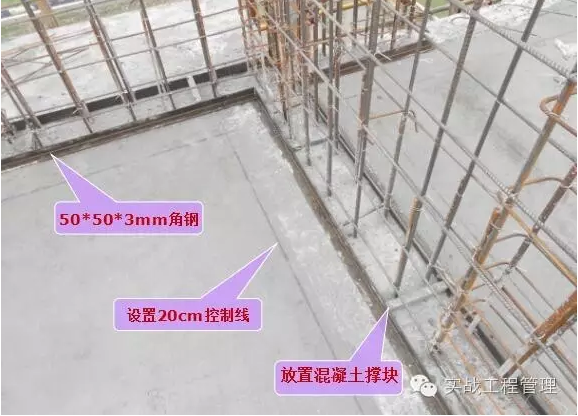

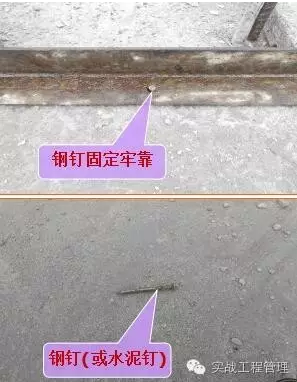

      5.2.4角钢体系组合固定：放置角钢，并在角钢上预先钻孔的部位用2.5cm长钢钉与之固定牢靠，角钢放置于墙体定位线内侧：即角钢外侧面距离四周20cm控制线丈量尺寸为20cm整。

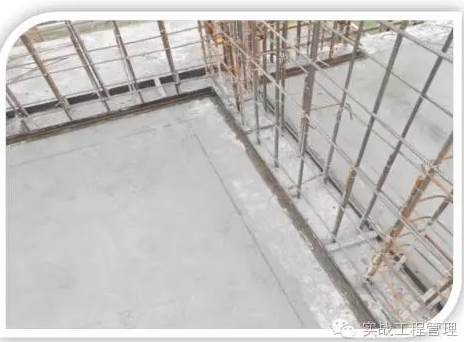

根部三角带区域角钢组合体系现场实景图

一、前   言

        在以往工程施工中，剪力墙及框柱下脚吊空、烂根、漏浆现象、根部出现变形、移位现象等质量通病多见，中润东顺公司在扬中公馆项目中，全面采用50*50*3mm角钢体系，有效杜绝此类质量通病的出现，取得了一定的成效。

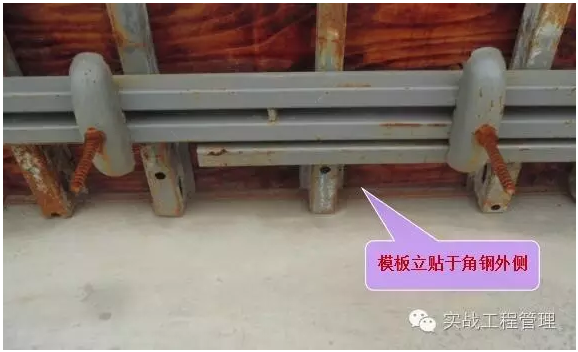

      5.2.6 墙、柱合模加固：墙、柱在合模时，模板下脚内接触面应直接立贴于角钢外侧进行放置并加固即可。

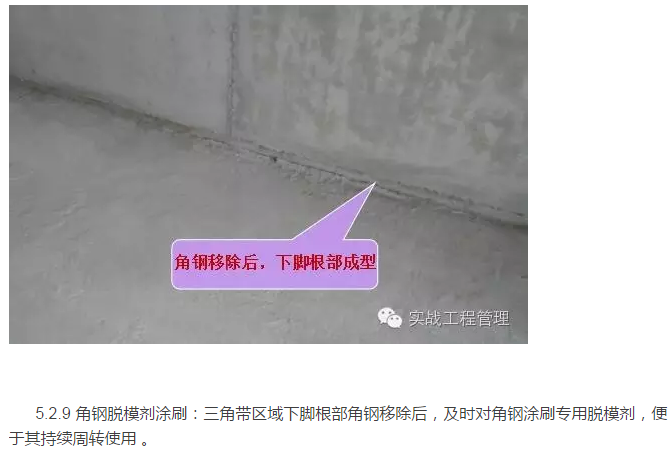

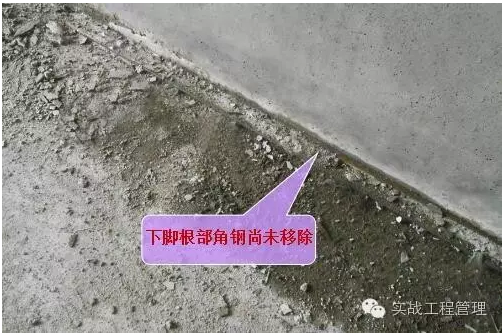

 5.2.7 墙、柱拆模：当混凝土浇筑完成，具备竖向构件拆模条件后，即可正常拆模。下图是竖向剪力墙拆模后，下脚根部三角带区域现场实景图

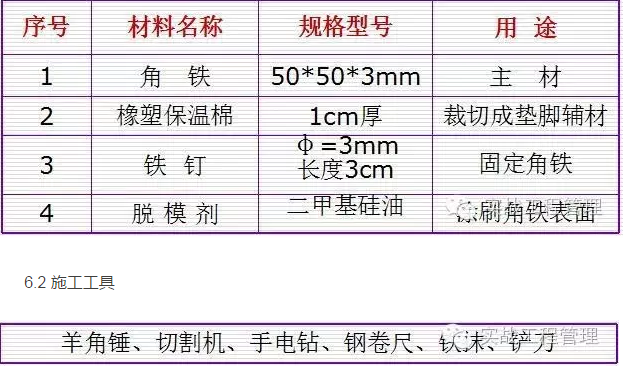

六、材料与施工工具

      6.1 材料

七、质量控制

      7.1 经扬中公馆项目部试验，初期在下脚根部使用30*30*3mm角钢及40*40*3mm角钢，周转使用3~4次后角钢容易变形，最终采用50*50*3mm角钢，使用至今未出现变形及扭曲现象；

       7.2 加强施工技术管理：严格按照专业人员放样图进行下料，在施工前及时对工人做好技术交底工作，所用材料必须有质保书，检查无缺陷后方可使用；

       7.3 角钢拆除时，混凝土应具备一定的强度，在拆除角钢时，为确保混凝土棱角时不被损坏，应配备两层角钢，同时也保证角钢有效周转使用；

     7.4 在楼面混凝土收面时，要保证墙柱脚根部现浇楼面收面平整；

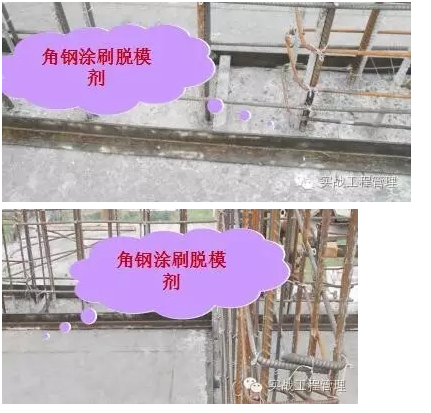

     7.5 角钢拆除后，应及时对角钢表面涂刷脱模剂。

八、技术经济分析

     以下面项目项目为例

    8.1 质量分析：在墙、柱下脚根部三角带区域采用角钢体系，有效杜绝结构根部漏浆、烂根和变形移位现象等质量通病，减少了返修量，观感质量佳；

      8.2 经济效益分析：

① 减少下脚根部封口砂浆，每层节约人工和材料费500元，共3栋单体住宅共90层，500元*90层=45000元；②减少修补人工和材料费，每层400元计，40元*90=36000元。    合计增效45000+36000=81000元。
